簡單、自由地編寫檢查程序圖像傳感器

CE 、Korean KC 、UL/CSA 已取得。

特點

[內置照明電源]

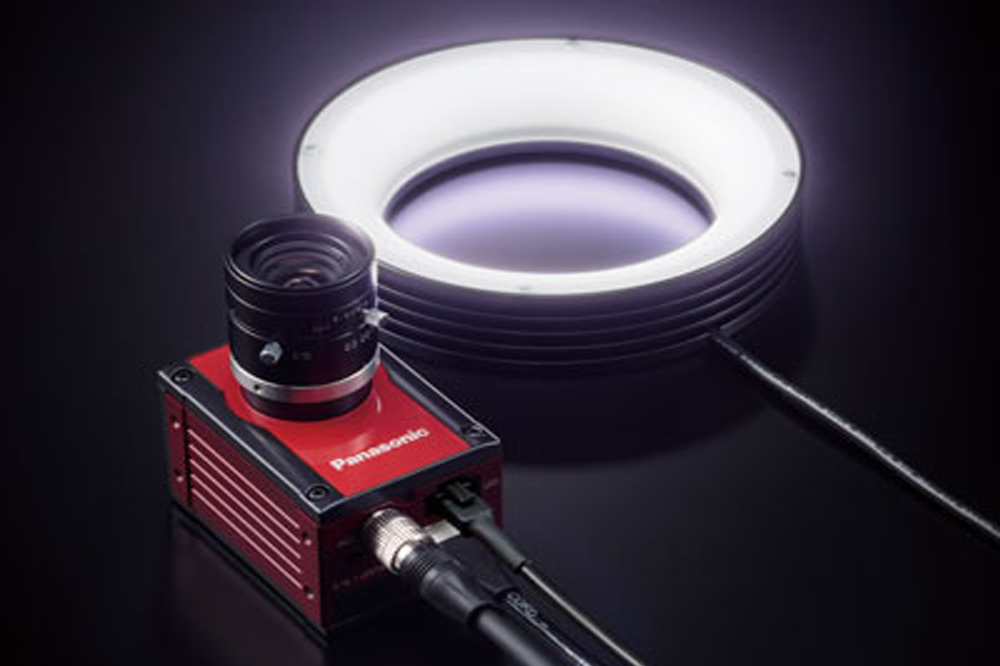

照相機一體型機身

緊湊機身內置有照相機、處理功能以及照明電源（10W） 無需外接照明電源和控制器，不用再考慮控制柜內的安裝空間等。 3面均可進行安裝。可簡單地追加檢查項目。

[新型CMOS/CPU]

高速拍攝

照相機一體型圖像傳感器的緊湊機身內搭載有新型CMOS傳感器和CPU。有助于提高圖像傳輸速度，縮短輸出時間，從而可縮短檢查時間。

[使用平板電腦進行監控]
SV Web Console(Ｗeb服務器功能)

以往的圖像傳感器需要使用專用的監控來確認檢查圖像和檢查狀況。而SV系列可利用Web服務器功能（SV Web Console），希望確認檢查圖像等時，可通過平板電腦遠程確認。

[追溯性]
全數保存檢查圖像

可將檢查圖像保存至外部PC，并根據檢查結果分別保存為"JPEG畫像""BMP畫像"格式等，可自由自在地進行編程。

使用松下的圖像傳感器，即可簡單、 自由地編寫檢查程序。

兼顧高功能與簡潔性，以便在更多的制造現場簡單地導入圖像傳感器。對于檢查程序的編寫，專用的設定軟件可助您一臂之力。另外，還可利用流程編輯功能來自由編寫程序。貼近直覺的操作感，簡潔且高端的檢查功能，有助于產品品質的提高。

使用松下的圖像傳感器，
即可靈活運用檢查程序。

在客戶的制造工序中，檢查內容和方法有多種多樣。而SV系列可將客戶編寫的檢查程序打包，用于其它制造工序，或者進行組合使用。
將編寫好的檢查程序作為“資產”加以應用，有助于提高制造現場的品質，并縮短裝置的啟動時間。

[縮短裝置的啟動時間]
應用程序包

可將若干檢查流程加以組合后的檢查程序打包，應用于其它制造工序等。
對于打包后的檢查程序，可通過復制&粘貼進行編輯，有助于縮短裝置的啟動時間。

程序包示例

用途

有無檢查       檢查組裝螺絲的有無                                   形狀檢查          檢查藥片的缺失

方向檢查       檢查電子部品的方向                                                     傷痕檢查            檢查軸承的傷痕

尺寸檢查     檢查電子部品的尺寸                                    污漬檢查

品種判別        判別齒輪的品種[通過齒的數量來判別品種]                定位            檢測D切割透鏡的方向

計數            對托盤內的IC個數對進行計數

尺寸圖

單位mm

SV-N120M

傳感器

絕緣底座　背面安裝圖

絕緣底座　側面安裝圖

照相機用鏡頭

(注1):固定用螺絲(圓頭小螺絲M1.4)的凸起部分最多有2mm。
