工業上普遍需要測量各類非電物理量，例如溫度、壓力、速度、角度等，它們都需要轉換成模擬量電信號才能傳輸?shù)綆装倜淄獾目刂剖一蝻@示設備上。這種將物理量轉換成電信號的設備稱為變送器。工業上最廣泛采用的是用4~20mA電流來傳輸模擬量。
4-20mA，指的就是最小電流為4mA，最大電流為20mA 。
在工業現場，要完成信號的調理并進行長線傳輸，會產生以下問題：
第一，由于傳輸?shù)男盘柺请妷盒盘?，傳輸線會受到噪聲的干擾；
第二，傳輸線的分布電阻會產生電壓降；
第三，在現場如何提供儀表放大器的工作電壓也是個問題。
為了解決上述問題和避開相關噪聲的影響，我們會用電流來傳輸信號，因為電流對噪聲并不敏感。4-20mA的電流環便是用4mA表示零信號，用20mA表示信號的滿刻度，而低于4mA高于20mA的信號用于各種故障的報警。
肯定有很多朋友會問：為什么選擇4-20mA而不是0-20mA呢？很簡單，如果0是最小，那么開路故障就檢測不到了！
那么，為什么偏偏是4mA呢？正常工作時，電流信號不會低于4mA。當傳輸線因故障斷路，環路電流降為0。常取2mA作為斷線報警值。有兩個原因。一個原因是為了避免干擾，另一個原因是在4-20mA使用的是兩線制，即兩根線即是信號線，同時也是電源線，而4mA是為了給傳感器提供電路的靜態工作電流用。

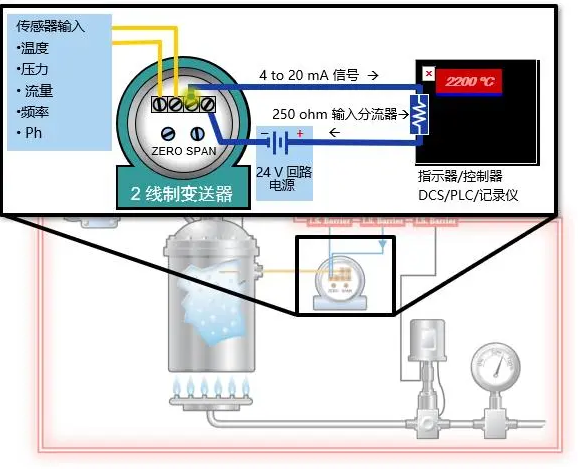

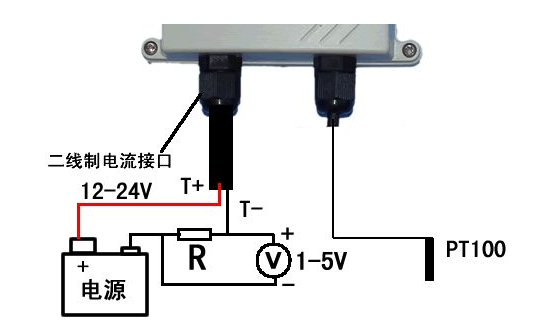

這個4-20mA控制回路是怎么工作的呢？
4-20mA構成基礎要件：
24V電源供電
變送器控制4-20mA信號使其與過程變量成比例變化
指示器將4-20mA信號轉化為相應過程變量
指示器或控制器I/O輸入電阻250Ω分流器生成1-5V輸入信號（歐姆定律：電壓=電流*電阻，4-20 mA X 250 ohms = 1-5V）
通常情況下：
1)它們將熱電偶或熱電阻傳感器的溫度信號轉換為4-20mA信號然后再輸出；
2)控制器再將4-20mA反譯為具體的溫度值；
3)基于此溫度值，控制回路給實現對過程終端控制元件的控制。

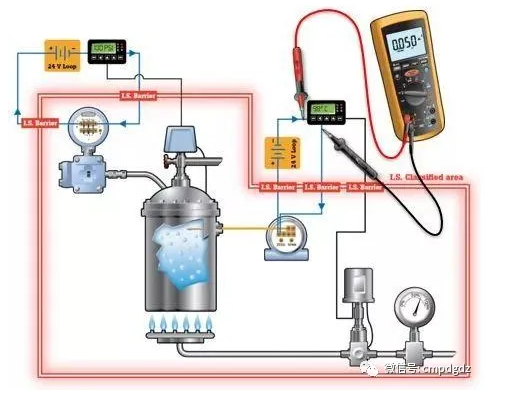

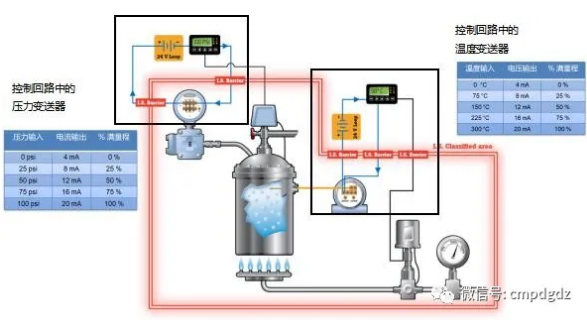

同樣，控制回路中的壓力變送器，通常用來測量過程介質的壓力值：
1)傳感器感知壓力，又由變送器將信號轉換為4-20mA信號；
2)控制器再將4-20mA信號反譯為壓力值；
3)控制器根據壓力值，給閥門發送指令，控制閥門開度實現安全閥控制，確保容器不產生危險壓力。
常見故障、原因與排查步驟
接線和端子的問題：壞的終端，絕緣問題，線路的腐蝕及污染等；
回路電源：噪音干擾、過壓等問題都可能導致回路工作的不正常；
控制系統I/O卡件故障；
變送器；
傳感器：元件的損壞、測量通道的阻塞。

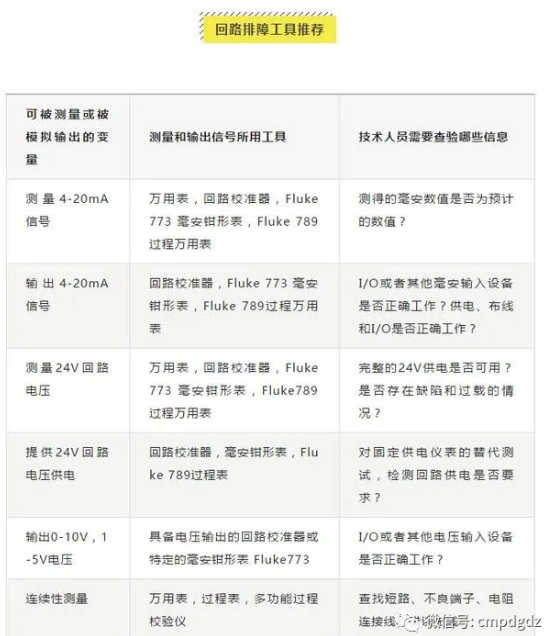

1. 驗證4-20mA信號

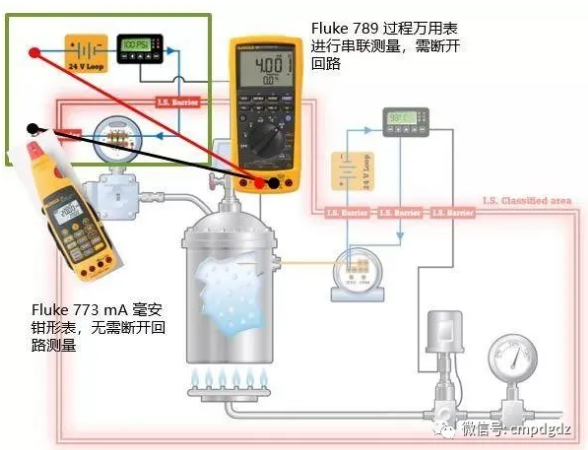

用串聯法或用毫安電流鉗表測量4-20毫安信號：
1)驗證電源供電
2)查找線路問題
3)查找I/O問題
4)查找有問題的接線終端
故障排查步驟：

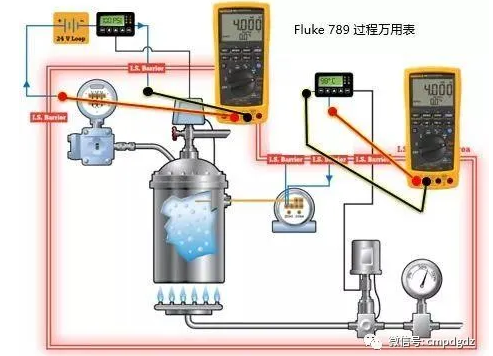

1)測量回路中的毫安數值，如果測量到了0mA，那么繼續深入排障；
2)如果控制器沒有指示顯示，可能是I/O輸入的保險絲熔斷，回路出現開路故障。
2.控制器I/O問題排障：4-20mA回路排障(替代測試)
變送器替代測試是非常好的I/O故障分析方法，即使用測試設備輸出一個標準信號來核對控制的輸出。
故障排查步驟：
1)斷開變送器連接，將回路校準器或過程表連接在原變送器位置；
2)設置毫安模擬，并設置范圍在4-20毫安；
3)驗證指示器的正確數值，在同一測試中完成對線路、電源供電和I/O的測試；
4)如果控制器沒有指示顯示，可能是I/O輸入的保險絲熔斷，回路出現開路故障。可通過測量在250Ω輸入來進行驗證。
3.電源供電問題排查

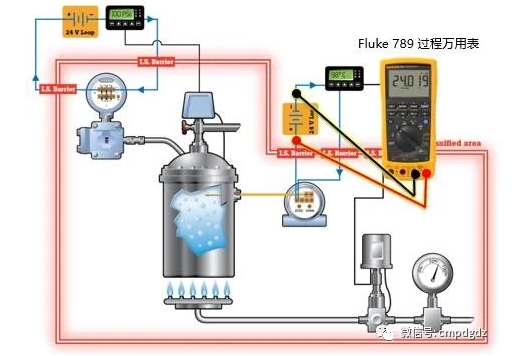

使用回路校驗儀或多用表，測量回路供電電壓。
故障排查步驟：
1)測量電源供電，應該在近似24V。
2)如果測量結果是不確定的，就進行替代測試。
a. 斷開裝置回路電源
b.將回路校準器或過程表的24V回路供電端連接在這個位置
c.如果此時問題得到解決，那么裝置的回路電源可能有缺陷或者存在過載
4.線路噪聲排障
線路噪聲產生的原因絕緣性能差、電纜屏蔽故障、接地回路故障、臨界電源供電、布線錯誤等。
噪聲信號的捕捉和確認可以通過帶萬用表功能的過程多用表，或者萬用表、手持式示波表等設備來查找系統中是否存在交流信號。
在正常情況下，系統中應該只有少量的mV級的交流電壓存在。
兩線制4-20mA電流信號能傳多遠呢？
4-20mA電流環是可以分為兩線制和三線制的，今天先不說那么多其他內容了，下面請大家跟小編一起計算一下吧。
1.干擾因素
①與激勵電壓高低有關；
②與變送器允許的最小工作電壓有關；
③與板卡設備采集電流用的取壓電阻大小有關；
④與導線電阻的大小有關。
通過這四項有關量，可以計算出4-20mA電流信號的理論傳輸距離。
2.要使4-20mA信號無損失在兩線回路里傳輸，必須滿足歐姆定律。
即：
（激勵電壓－變送器允許的最小工作電壓）≥輸出電流×電流環路總電阻
當輸出電流I=20mA，即0.02A時，上式取等號，
則：
電流環路總電阻=（激勵電壓－變送器允許的最小工作電壓）÷0.03，將這個計算值記作r，
即r=（激勵電壓－變送器允許的最小工作電壓）×50，單位Ω。
這個r，業界稱之為電流信號的負載電阻，也就是電流信號的最大帶載能力。
3.為什么要特意給出這個r的計算式呢？
4-20mA電流信號能傳多遠，實質是實際電阻與r比大小的問題。
當環路實際總電阻＞r時，就算傳輸距離為0，變送器也是沒辦法輸出20mA電流的；
當環路實際總電阻=r時，變送器輸出20mA電流，傳輸距離只能為0米（超導除外）；
當環路實際總電阻＜r時，變送器輸出20mA電流，才能在環路中有效傳輸若干米。
①由于板卡采集電流用的取壓電阻為定值，故導線電阻大小，決定著傳輸距離的長短；
②導線電阻越小，信號傳輸?shù)木嚯x越遠；
③導線若是超導，電阻≈0，那電流傳到美國去也不是事，傳到火星去也沒問題。
綜上所述，電流環路的總電阻R，必須滿足R≤r，否則4～20mA信號，無法正常傳輸。
4.電流環路的總電阻R，由板卡設備上采集電流信號的取壓電阻R1，和導線電阻R2組成。
取壓電阻R1，多見250Ω、150Ω、100Ω、50Ω，而今流行100Ω-40Ω等小電阻取壓。
導線電阻R2＝電導率×導線總長度÷導線橫截面積=單位長度電阻×導線總長度＝單位長度電阻×傳輸距離×2
5.編個小題算一算
4~20mA電流信號的理論傳輸距離L（單位千米），A采用2.5平方毫米雙絞線，每1000米的電阻=7.5Ω，用此導線傳輸信號A自研自造的SC322無零漂壓力變送器，最小允許激勵電壓=10VDC，DCS板卡上采集電流用的取壓電阻R1=100Ω，DCS板卡上的供電電壓＝24VDC，電流信號的最大傳輸距離距離為多少？
計算如下：
①先計算變送器的負載電阻r，r=(24-10)×50=700Ω
②再寫出環路總電阻R的算式：
R=R1+R2=100+7.5×L×2=100+15L 單位Ω
③由于有R≤r，即（100+15L）≤700
計算得：L≤40千米，即最大傳輸距離為40000米。
