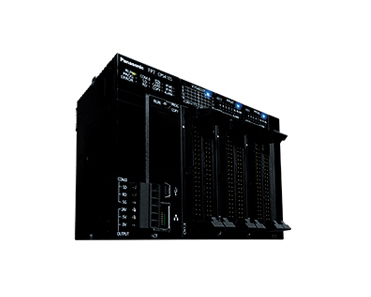

松下PLC可編程控制器 FP7

7大「節省」

為制造現場謀福音的PLC，誕生了。

UL/C-UL 、CE 已取得。

CE : EMC指令(不包括AFPRP2□)

UL : 不包括一部分型號

特點

僅需與現有設備相連！

松下神視的 Small Start IoT!

連接設備，連接互聯網，即可通過瀏覽器進行查看、操作。

工業4.0,工業互聯網，IoT，云服務器。。。

大家會有這樣的煩惱 "好像很厲害的樣子啊，但這是什么呢？" "總覺得好像很復雜呢 " "要花費很多管理成本吧 "，因此，松下神視推出了僅需將可編程控制器FP7連接到既存生產線等的設備上的 "Small Start IoT " 提案。

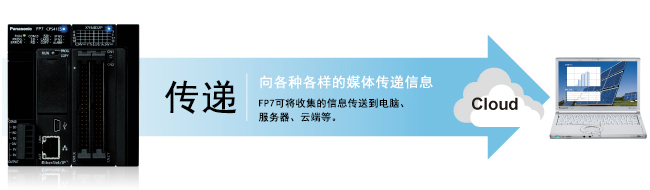

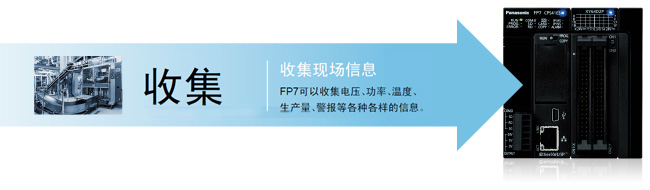

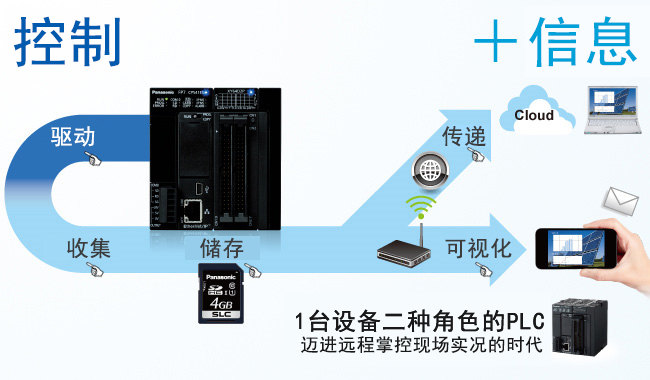

點擊圖像中的 「驅動」 「收集」 「存儲」 「傳遞」 「可視化」 を可以了解詳細信息。

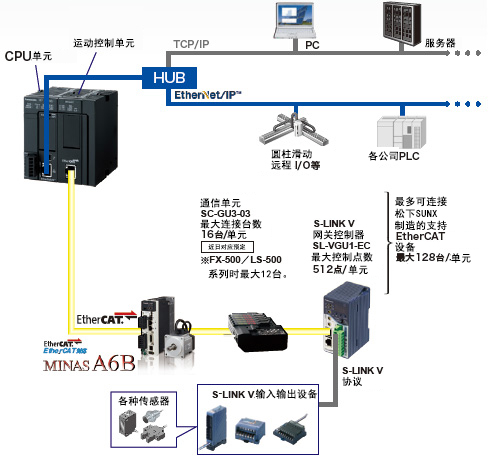

支持工業用EtherNet通信協議

FP7可以對應EtherNet/IP、EtherCAT，構成控制傳感器和伺服電機等與上位服務器之間通信的統和系統。

※EtherNet/IP是ODVA公司的商標。

EtherCAT是德國Beckhoff Automation GmbH的商標、其技術受到zhuanli的保護。

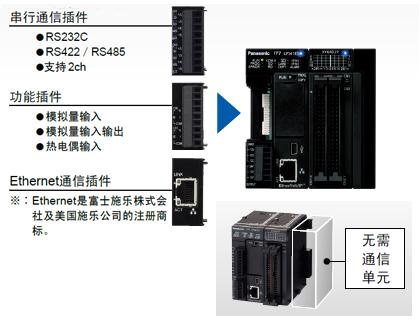

采用插件方式， 削減單元的面積和成本。

可在CPU單元，以低成本擴展串行通信和模擬功能。

※：Ethernet是富士施樂株式會社及美國施樂公司的注冊商標。

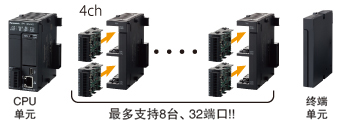

并且，通過使用串行通信單元，從而最多可擴展到35ch的串行通信。削減成本和面積。

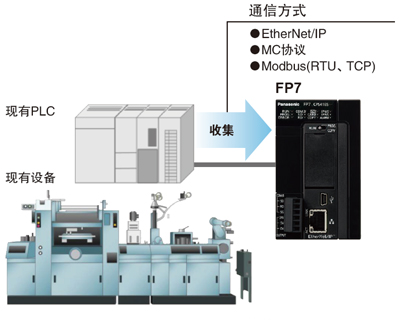

通過支持各種協議，可在現有設備上設置FP7，以進行信息的收集。

因支持Ethernet/串行通信的各種協議，在現有設備上設置FP7，即可收集信息。

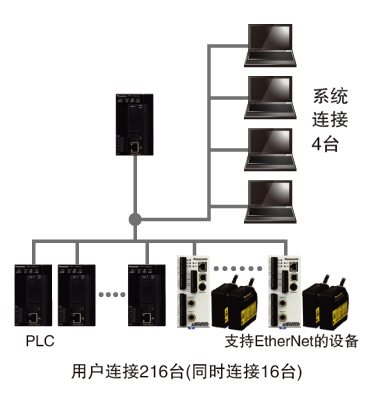

最多可與220臺設備進行通信

除了PLC等控制設備和PC等信息設備外，還可方便地與眾多設備進行通信

簡單、復數同時記錄

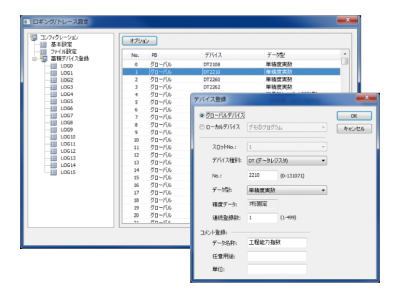

可以在configuration畫面上設定記錄。

并且，最多可以同時執行16個文件。

?多彩的觸發器定期、周期、位、啟動時等

保護記錄數據

診斷SD內存卡的更換壽命，保護重要的信息資產。

※ 能診斷的SD內存卡采用Panasonic制工業用SD內存卡。

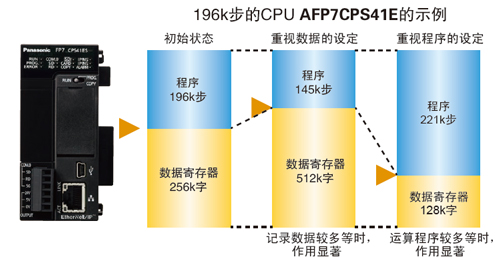

共享數據容量，解決容量不夠的問題。 無需置換為昂貴的上位機型。

參考值：使用程序196k型CPU的情形(注1)

(注1)：但是，可備份的DT最大為256k字。

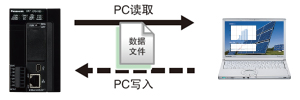

FTP服務器功能

可讀取FP7內存卡中的記錄數據，寫入設定值等參數文件里。

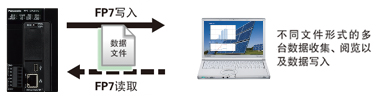

FTP(S)客戶端功能(支持SSL)

可按在FP7內發生的定時，向計算機(FTP服務器)寫入或從中讀取數據文件。 因?yàn)橹С諷SL，ID和密碼也會受到保護。

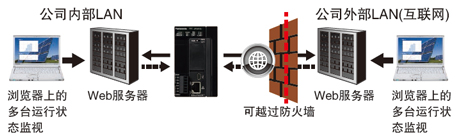

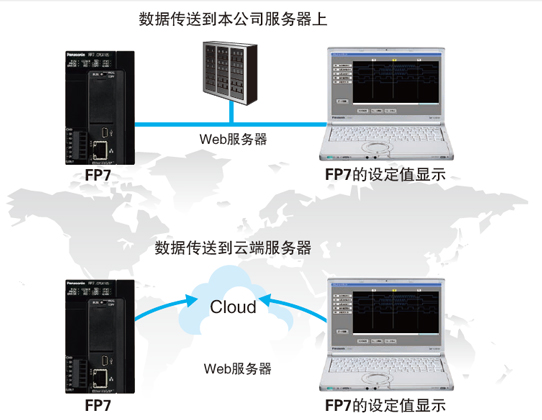

HTTP(S)客戶端功能(支持SSL)

可將FP7內的數據傳送至Web服務器。并且可通過瀏覽器閱覽數據?？砂凑誇P7的定時發送、接收多臺FP7的數據。還支持公司內部網絡以及越過防火墻的互聯網。護。

使裝置的狀況可以從廣域確認。

Web服務器功能點擊查看電力品質監控

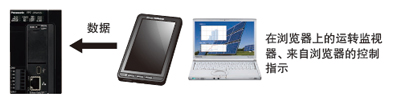

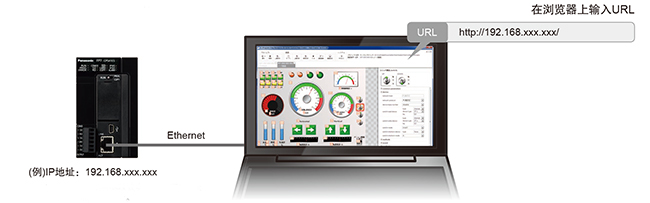

無需專用軟件，能使用瀏覽器進行FP7監視器控制。

能通過瀏覽器來確認FP7中所儲存的數據。

看得到的2種網站內容

客戶Web

用戶能夠利用Control Web Creator將任意設計的畫面(內容)上傳到FP7，利用瀏覽器監視FP7內的Web服務器信息。

※Ethernet是富士Xeros株式會社及美國XeroxCorporation的注冊商標。

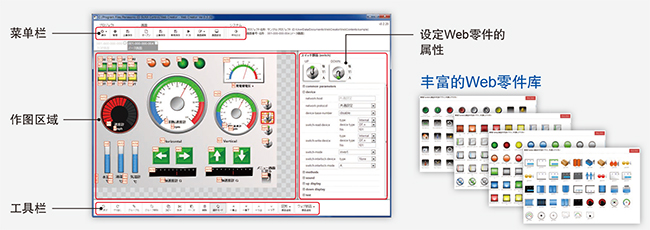

Web畫面制作工具　[Control Web Creator]點擊查看溫控器定時器

可以利用FP7對公開的Web內容進行簡單設計的作圖工具?？稍诋嬅嫔吓渲瞄_關、指示燈、儀表等Web零件，通過設定屬性來設計任意的網站內容。即使不懂HTML，也可以制作PLC信息相關的Web內容。

?使用時的操作感與顯示器的作圖工具一樣。

?能以拖放方式配置零件。

?利用屬性方式，輕松進行零件的詳細設定。

?即使放大或縮小零件，也能保持清晰亮麗，還可任意配色。

?可以粘貼圖像。

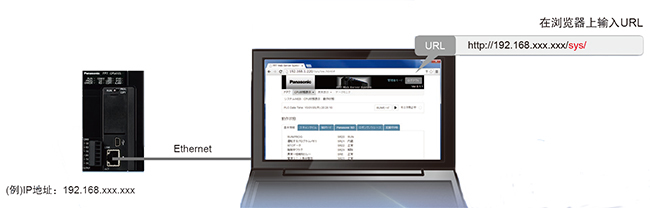

系統Web

是默認保存在CPU單元中的網站內容。

可以確認FP7情況(設定內容、操作記錄、錯誤內容等)。

在現場，即使沒有梯形圖編輯軟件GR7，只要有瀏覽器，即可確認FP7的情況。

利用計算機、智能手機可以查看數據寄存器內容。

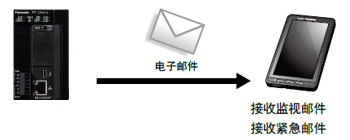

利用郵件查看現場的信息點擊查看特殊用途傳感器

管理人員可接收郵件查看裝置的運行狀況和日報以及 故障信息。

郵件發送功能(支持SSL)

在預先設定的周期、時刻、命令及PLC狀態發生變化時，能夠以FP7定時發送郵件。同時，還能添加數據文件的作為附件發送。

因?yàn)橹С諷SL，也能實施郵件的保護。

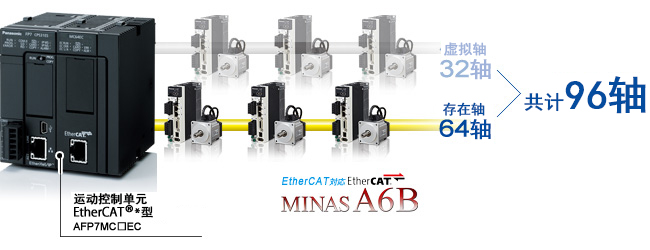

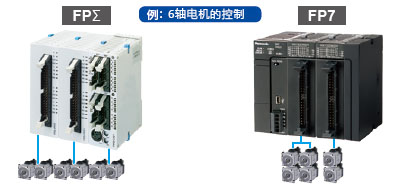

1單元可以實現最大64軸的運動控制單元的控制。 NEW

FP7的運動控制單元可以實現，每1個單元可以控制64軸的MINAS A5B / A6B的存在軸和32軸的虛擬軸。

輕松實現多軸控制。(MINAS A5B / A6B專用)

※1臺CPU單元可以最多可以擴展14臺運動控制單元。

但是，因使用電源/環境溫度的影響，擴展臺數受到限制。

※EtherCAT為德國Beckhoff Automation GmbH的注冊商標。其技術受到zhuanli的保護。

同步組最多32組！（2軸32組～32軸2組）

界高速級的控制周期0.5ms※

控制方式：Cyclic位置控制

位置控制數據表：1,000數據表/軸

※4軸（2軸插補×2組）。根據本公司的發送/接收分配。

伺服馬達

松下　MINAS A5B系列 / A6B系列

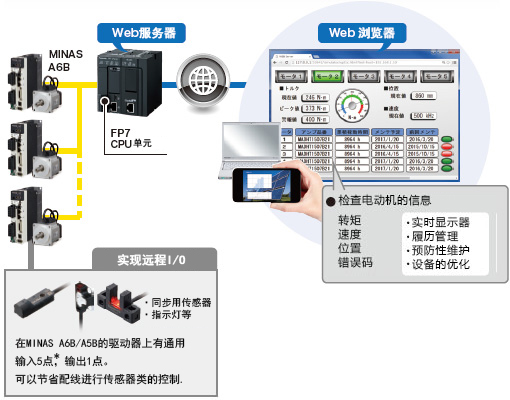

遠程監控電動機的運轉狀況。強化預防性維護和履歷管理

使用FP7 CPU單元的Web服務器功能，可在遠程監控電動機的轉矩、速度和位置等狀況?？梢赃M(jìn)一步實現包括周邊傳感器在內的總體運行監控。

※范圍有效時通用輸入為3點。

啟動時的調試

在單元上配置有SD存儲卡。啟動時，能分析通信日志（記錄），使調試作業變得簡單易行。

※對于運行中的日志記錄，請注意因?qū)懭霐?shù)據造成的EtherCAT端通信的遲滯。

※CPU單元請使用內置Ethernet功能型（AFP7CPS□E、AFP7CPS□ES）。

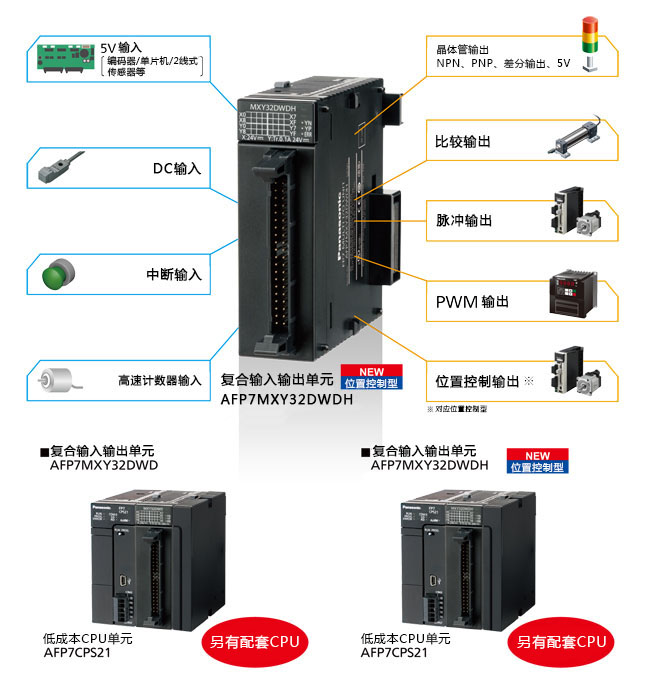

選擇必要功能 控制各種各樣機器！復合輸入輸出單元  NEW

用1個單元可實現對高速計數器輸入、中斷輸入、脈沖輸出功率、PWM輸出、位置控制※、可對應輸入輸出 多種控制。

※僅位置控制型(AFP7MXY32DWDH)。

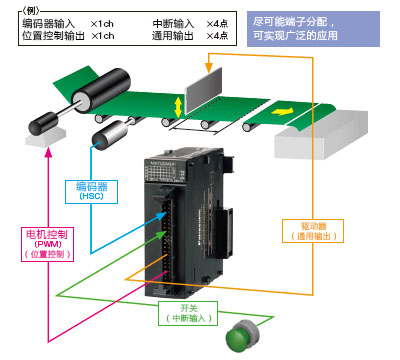

■控制案例

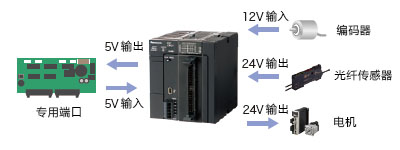

?可連接、控制專用端口、自制夾具、多種傳感器。 [zhuanli申請中]

即可以實現對不同電壓設備統一控制，又可以作為5V設備的轉換器使用

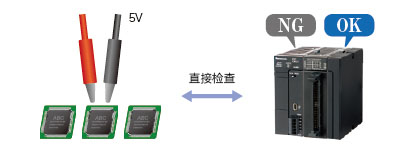

5V驅動電子元件的檢查工序，可實現直接檢查

用最合理的成本實現電機的位置控制

?可用1個單元實現復雜的控制點擊查看超小型變頻器VFOC

用1個單元可實現對高速計數器、位置控制、I/O的控制。
