體積小巧、節省空間,即使安裝在傳送帶兩側,外觀也較為簡潔。
使用尖嘴鉗時,可以最小安裝間距進行安裝。
?即使在有油的環境中使用,光纖芯線也不會發生硬化,不會折斷
<全保護型>

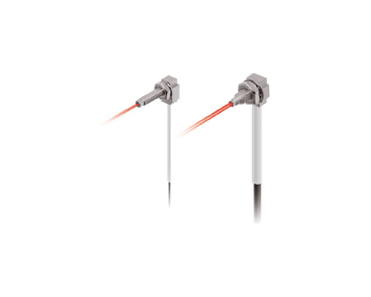

FT-R60Y (透過型)實現較高的耐環境性能
Head部分、螺母以及墊圈均采用不易生銹的SUS304。光纖部分使用折不斷、且具備耐彎曲性的堅固光纖,并用氟樹脂套管包覆。另外,檢測部分也包覆有氟樹脂部品,因此實現了較高的耐環境性能。
采用不易附著油脂的氟樹脂
采用具有卓越的耐油、耐藥品性的氟樹脂來密封檢測部分,因此不會發生油脂浸透,可穩定地進行檢測。另外,利用低摩擦性比玻璃還要卓越的氟樹脂,將檢測部分設計為凸構造,因此不易附著油脂等。
耐油?耐冷卻液
對于Head部分和光纖部分的連接,不使用粘結劑,而是采用 “緊固鉚接方式”由此,不必?fù)?dān)心粘結劑在高濕環境下吸濕,從而導致光纖發生破損。保護構造實現IP68G ,即使安裝在油霧飛濺的金屬加工機械的周圍,也可放心。
試驗用油 | 商品名 |
---|---|
潤滑油 | Velocite Oil No.3 |
非水溶性切削油 | Yushiron Cut Abas KZ201 |
Yushiron cut UH75 | |
水溶性切削油 | Syntilo 9954 (稀釋10%) |
Yushiroken S50N (稀釋2%) | |
酒精系中性清洗劑 | Super Teepol |
※Yushiron和Yushiroken均為Yushiro化學工業株式會社的注冊商標。
<電纜保護型>
FT-R44Y (透過型) / FD-R61Y (反射型)
進一步強化堅固光纖
對于超越以往常識的堅固光纖,利用氟樹脂套管包覆,從而提高強韌性,可對應油、溶劑等苛刻環境。即使光纖部分附著油脂,也不會發生硬化,不會折斷。
保護構造IP67
Head部分、螺母以及墊圈也采用不易生銹的SUS304。
即使是傳送帶側面,也可完美匹配。另外,安裝時,工具等 不易鉤掛到光纖。 |
檢測距離 (mm)(注1) [安裝2個時] | 光軸直徑 (mm) | 透鏡 | 適用光纖 | |
---|---|---|---|---|
品名 | 型號 | 型號 | ||
3,600 (注2) | ?3.6 | 長距離透鏡 | FX-LE1 | FT-R43 |
?9.8 | 超長距離透鏡 | FX-LE2 | ||
950 | ?2.8 | 側視界透鏡 | FX-SV1 |
(注1): | 相對于組合放大器FX-500系列(STD模式)的數值。 |
---|---|
(注2): | 因光纖長度的關系,該距離為實際使用時的檢測距離。 |
光點直徑 | 中心檢測距離 | 透鏡 | 適用光纖 | |
---|---|---|---|---|
品名 | 型號 | 型號 | ||
約?0.1mm | 7±0.5mm | 極細光點透鏡 | FX-MR7 | FD-R33EG |
FD-EG31 | ||||
約?0.15mm | FD-R34EG | |||
約?0.2mm | FD-R32EG | |||
FD-EG30 | ||||
約?0.4mm | FD-R31G | |||
FD-32G | ||||
FD-32GX | ||||
FD-42G | ||||
FD-42GW |
光點直徑 | 檢測距離 | 透鏡 | 適用光纖 | ||
---|---|---|---|---|---|
品名 | 型號 | 投光線 | 型號 | ||
約?0.4~?2.0 | 10~30 | 變焦 透鏡 | FX-MR8 | ?0.125mm | FD-R33EG、FD-EG31 |
約?0.4~?2.2 | ?0.175mm | FD-R34EG | |||
約?0.5~?2.5 | ?0.25mm | FD-R32EG、FD-EG30 | |||
約?0.8~?3.5 | ?0.5mm | FD-R31G、FD-32G、 FD-32GX、FD-42G、 FD-42GW | |||
約?4.0 | 0~30 | 平行光 透鏡 | FX-MR9 | ?0.125mm | FD-R33EG、FD-EG31 |
?0.175mm | FD-R34EG | ||||
?0.25mm | FD-R32EG、FD-EG30 | ||||
?0.5mm | FD-R31G、FD-32G、 FD-32GX、FD-42G、 FD-42GW |
備有可按照客戶需求定制光纖長度的產品,關于型號、價格和交貨期敬請聯系各地營業分公司。
