 | 可連接數字變位傳感器控制器的通信單元「數字變位傳感器用通信單元 SC-HG1」。 |
數字位移傳感器HG-S系列／HG-T系列和數字位移傳感器用通信單位SC-HG1組合使用時、可對應自主監控功能。
>>HG-S / HG-T 自主監控功能
>>數字位移傳感器用通信單元 SC-HG1
在窄長機身中采用平軸承2點支撐方式，從而分散載重，實現卓越的耐久性。
可在延長傳感器接頭壽命的同時，降低維護費用。
| (注1) : | HG-S1010 / HG-S1110的值。 |
|---|---|
| (注2) : | HG-S1010(R) / HG-S1110(R)的值。 |
| (注3) : | 通過上下平軸承的間隙計算出的數值。 |
全新采用通過設有上下2處滑動軸的平軸承進行支撐的構造，提高了剛性。并且與滾珠軸承不同，可高效分散滑動軸所承受的橫向負荷，降低損壞風險。
 | 滑動軸的止轉采用需要幾μm級裝配精度的金屬導軌。與樹脂制導軌不同，可降低因變形和磨損等老化導致的測量不良和玻璃刻度尺的損壞風險。 |
| (注1)：HG-S1010 / HG-S1110的值。 |
使用高分辨率傳感器讀取針對各讀取位置備有不同的狹縫圖形的玻璃刻度尺，從而測量移動量。即使是高速測量，也不會發生“跳值”，可進行測量，也無需擔心“零點丟失”。
將導致測量精度下降的前端軸抖動減少到最低。將測試點的誤差控制在最低限度。
※HG-S1032/HG-S1050為40μm以下(參考值)(注6)
| (注6) : | 通過上下平軸承的間隙計算出的數值。 |
|---|
| 使用氣缸型檢測頭使裝置更精簡 |
主軸根據空氣的供應、切斷 而上下動作
省去了上下移動檢測頭本身用的機構設計。
| 1個機型也支持低測量力 拆下本體的密封蓋后，可使用低測量力進行測量。有助于減輕測量頭接觸時對工件的損傷。 |
在工作現場經常會有橫向負載的情況，因此我們進行了獨特的橫向負載阻力測試。
您有充足的理由可以長時間、安心使用本產品。
| (注4) : | HG-S1010 / HG-S1110的值。 |
|---|---|
| (注5) : | 使用評價專用的按鈕型測量頭來實施橫向載重滑動耐久試驗。 |
| 橫向負載滑動次數：1,000萬次以上(代表值)(繼續試驗中)減少被測工件設置錯誤導致的檢測頭損壞?！霰竟咎赜械臋M向負載滑動耐久試驗 |
耐沖擊： 約200G加速度1,960m/s2 X,Y和Z方向各3次 耐振動： 約20G頻率10～500Hz (HG-S1032：頻率10～150Hz） |
即使發生意外的頂撞，也能在主軸下部阻擋這一沖擊。可將對玻璃標尺等內部結構的損傷降到最低。
1臺主機最多連接15臺子機，輕松實現多點運算等。 ※連接數字位移傳感器用通信單元時，針對1臺主機，最多可以連接14臺子機。

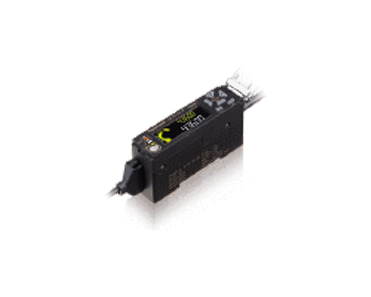

控制器種類
■主機(1個機型)
?高功能型(模擬電流＋輸入·輸出)
■子機(3個機型)
?高功能型(模擬電流＋輸入·輸出)
?標準型(輸入·輸出)
?省配線型
※連接后請務必在控制器的兩端安裝尾盤(另售)并固定
